Точка росы - один из ключевых параметров качества сжатого воздуха, который напрямую влияет на надёжность оборудования, срок службы пневмосистем и стабильность технологических процессов. Для компрессоров GA 90 с интегрированным осушителем (FF) этот показатель часто вызывает вопросы: какое значение считается нормой, от чего оно зависит и насколько оно стабильно в реальных условиях.
Важно понимать, что речь идёт не просто о цифре из каталога, а о параметре, который отражает эффективность всей системы подготовки воздуха. В этой статье подробно разберём, какая точка росы считается нормальной для GA 90, почему именно она заложена производителем и как она ведёт себя на практике.
Под точкой росы в системах сжатого воздуха понимается температура, при которой содержащаяся в воздухе влага начинает конденсироваться. В промышленности используется показатель «точка росы под давлением», поскольку воздух находится в сжатом состоянии.
Когда компрессор сжимает воздух, вместе с ним сжимается и водяной пар. После охлаждения этот пар превращается в конденсат. Если его не удалить, влага начинает накапливаться в трубопроводах, оборудовании и конечных точках потребления.
Именно поэтому осушитель является обязательной частью системы, а точка росы - главным индикатором его эффективности.
Для компрессора GA 90 в исполнении с интегрированным холодильным осушителем стандартным значением считается точка росы около +3 °C под давлением. Это не ориентировочное, а именно заводское значение, которое закладывается производителем как гарантируемый параметр при нормальных условиях эксплуатации.
Данное значение используется в технических спецификациях и соответствует возможностям встроенного холодильного осушителя. Именно на этот уровень рассчитана вся система охлаждения и удаления влаги внутри компрессора.
При этом важно понимать, что речь идёт о так называемых референсных условиях. Это означает, что температура окружающей среды, влажность и нагрузка на компрессор находятся в пределах, предусмотренных производителем. При отклонении от этих условий фактическая точка росы может изменяться.
Значение +3 °C выбрано как оптимальный баланс между эффективностью осушки и энергозатратами. Холодильный осушитель работает по принципу охлаждения воздуха до температуры, при которой основная часть влаги конденсируется и удаляется.
Если пытаться снижать температуру ниже, резко возрастает энергопотребление и усложняется конструкция оборудования. Кроме того, появляется риск образования льда внутри системы, что может привести к сбоям в работе.
С другой стороны, более высокая точка росы уже не обеспечивает достаточной защиты от влаги. Поэтому значение около +3 °C стало промышленным стандартом для холодильных осушителей и используется в большинстве компрессорных установок общего назначения.

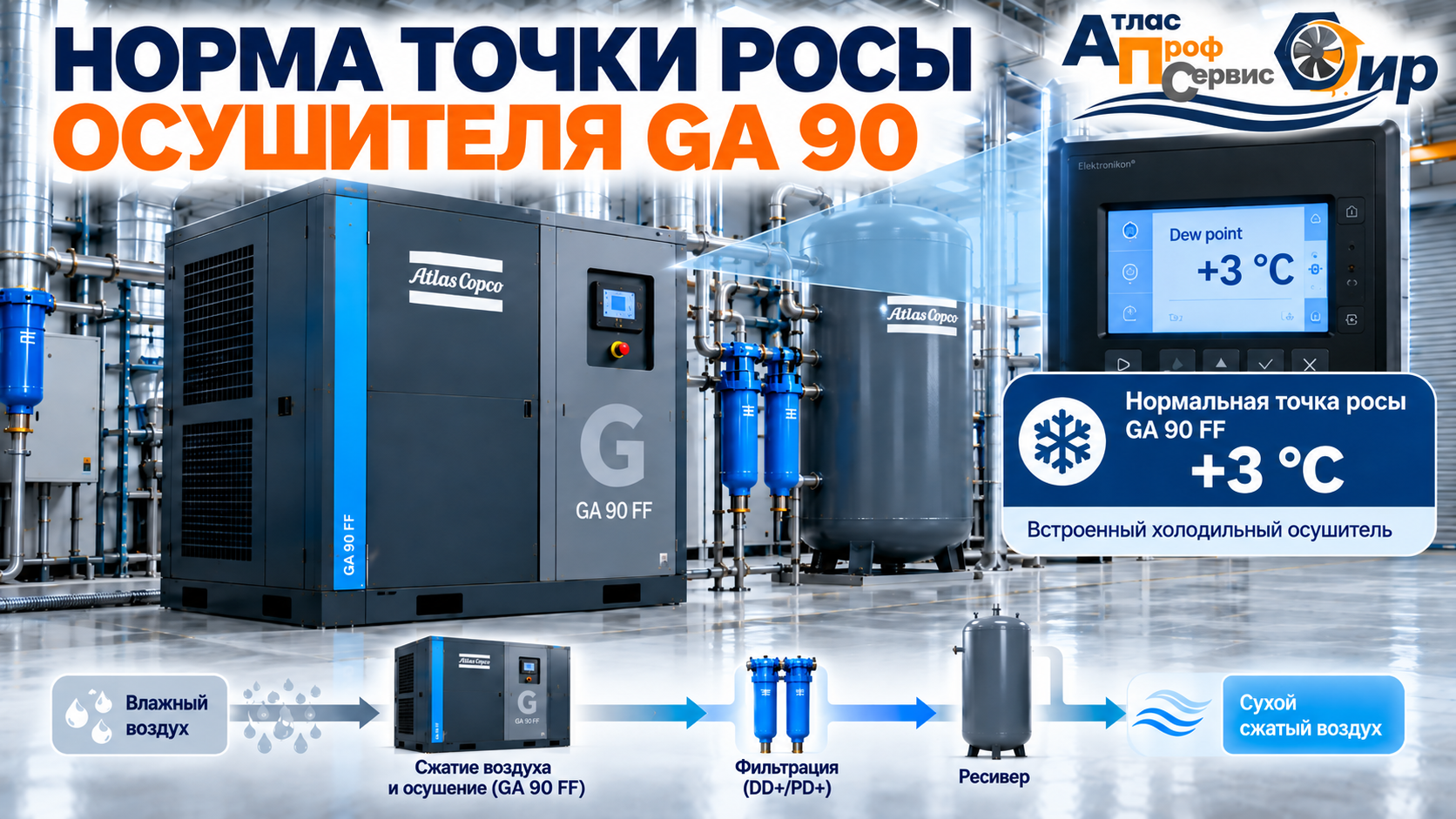

Встроенный осушитель в компрессоре GA 90 охлаждает сжатый воздух до температуры, близкой к +3 °C. В процессе охлаждения содержащийся в воздухе водяной пар конденсируется и отделяется в виде жидкости.
После этого конденсат удаляется из системы, а воздух поступает дальше в магистраль уже в осушенном состоянии. Перед подачей потребителю он немного подогревается, чтобы исключить образование конденсата в трубопроводе.
Такой принцип работы обеспечивает стабильную точку росы при условии правильной эксплуатации и обслуживания оборудования.
Качество сжатого воздуха в промышленности регулируется стандартом ISO 8573-1, который классифицирует воздух по содержанию влаги, масла и частиц.
Точка росы около +3 °C обычно соответствует классу 4 по содержанию влаги. Это означает, что воздух считается достаточно сухим для большинства производственных процессов, но не относится к категории сверхсухого.
Для более требовательных задач, например в фармацевтике или электронике, требуются более низкие значения точки росы, которые достигаются уже с помощью адсорбционных осушителей.
Точка росы около +3 °C подходит для широкого спектра задач. В первую очередь это общепромышленные применения, где важно обеспечить стабильную работу оборудования и защиту от влаги, но не требуется экстремальная сухость воздуха.
Такие компрессоры активно используются в машиностроении, металлообработке, производстве пластмасс, упаковке и других отраслях. Также они широко применяются в системах пневмоинструмента и автоматизации.
Во всех этих случаях уровень осушки, обеспечиваемый холодильным осушителем, является достаточным и экономически оправданным.
Несмотря на универсальность, есть отрасли, где точка росы +3 °C не обеспечивает необходимого уровня качества. Это касается процессов, чувствительных к влаге, где даже минимальное её присутствие может привести к проблемам.
В таких случаях используются адсорбционные осушители, которые способны обеспечивать точку росы −20, −40 или даже −70 °C. Это уже другой уровень подготовки воздуха и другие требования к системе.
Важно понимать, что встроенный осушитель Atlas Copco GA 90 изначально не рассчитан на такие показатели, и для их достижения требуется дополнительное оборудование.
Даже при номинальном значении +3 °C фактическая точка росы может меняться в зависимости от условий эксплуатации. Наиболее сильное влияние оказывает температура окружающей среды. Чем она выше, тем сложнее системе охлаждать воздух до нужного уровня.
Также важна загрузка компрессора. При высокой нагрузке увеличивается поток воздуха, и осушитель может работать на пределе своих возможностей. Это приводит к небольшому росту точки росы.
Не менее значимым фактором является состояние оборудования. Загрязнённые теплообменники, неисправные дренажные системы или недостаток хладагента могут существенно ухудшить эффективность осушки.
Для обеспечения стабильной работы важно не только знать нормативное значение, но и регулярно контролировать фактические параметры. Для этого используются датчики точки росы и системы мониторинга, которые позволяют отслеживать состояние воздуха в режиме реального времени.
В нормальных условиях допускаются небольшие отклонения от номинального значения. Например, кратковременное повышение до +5…+7 °C может считаться допустимым, если оно связано с изменением внешних условий.
Однако постоянное превышение нормы сигнализирует о проблемах в системе и требует диагностики.
Несоблюдение параметров осушки может привести к накоплению влаги в системе. Это, в свою очередь, вызывает коррозию трубопроводов, износ оборудования и сбои в работе пневматики.
Кроме того, наличие влаги может негативно сказаться на качестве продукции, особенно в процессах, где используется сжатый воздух.
Именно поэтому контроль точки росы является не просто техническим параметром, а важным элементом обеспечения надёжности и качества производства.
Норма точки росы для GA 90 - это не просто техническая характеристика, а ключевой показатель эффективности всей системы сжатого воздуха. Понимание его значения и факторов, влияющих на него, позволяет правильно эксплуатировать оборудование и избегать проблем.
В большинстве случаев значение около +3 °C является оптимальным выбором, обеспечивающим баланс между качеством воздуха и энергозатратами. При грамотной эксплуатации этот уровень осушки полностью закрывает потребности типового промышленного производства.
